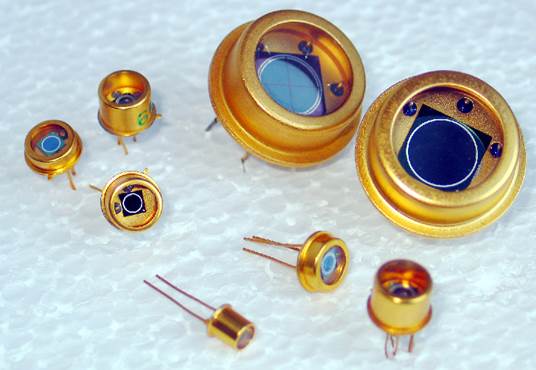

Silicijumske PIN fotodiode

Proizvodimo PIN fotodiode na podlogama n- i p-tipa, jednoelementne i kvadrantne, s aktivnim oblastima od 0.8 mm2 do 80 mm2. Druge veličine mogu se dobiti po narudžbini.

sicilijumske pin fotodiode

Fotodiode n-tipa

Naše PIN diode n-tipa optimizovane su za detekciju bliskog infracrvenog zračenja na talasnoj dužini od 900nm. Fotodioda obasjana vidlјivim ili bliskim infracrvenimm zračenjem ponaša se kao strujni izvor čija je fotostruja srazmerna snazi zračenja. Inverzna polarizacija povećava paralelnu unutrašnju otpornost i smanjuje kapacitivnost diode. Smanjenje kapacitivnosti i otpora opterećenja RL smanjuje vreme odziva. Niska kapacitivnost sa relativno niskom polarizacijom postižu se korišćenjem izuzetno čistog silicijum avisoke otpornosti za baznu I-oblast diode (> 2 kWcm). Fluks pozadinskog zračenja povećava struju šuma, zbog toga se rpeporučuju filtri ili zamračivanje da bi se smanjilo ovo zračenje.

    FD08N FD5N
FD5N1
FD80N
tip   N N N
aktivna površina (mm2)   0.8 5 80
kućište   TO-18 TO-5 TO-25
napon napajanja (V)   45 45 45
probojni napon (V)   100 100 100
struja mraka (nA)
tipično 2 20 50
max 20 50 300
osetlјivost (A/W) 900 nm tipično 0.60 0.60 0.60
900 nm min. 0.50 0.50 0.50
1060 nm tipično 0.15 0.15 0.15
1060 nm min. 0.10 0.10 0.10
NEP (10-12Hz1/2) 900 nm tipično <1 <1.5 5
900 nm maks 5 7 20
1060 nm tipično <4  <4 20
1060 nm maks. 20  20 80
kapacitivnost (pF) tipično 2.5 8 70
maks 3 10 120
vreme odziva (ns) 900 nm 3.11) 51) 101)

1) Na 50% amplitude

Snimite pdf verzije kataloških stranica za naše diode n-tipa:

Si PIN diodan-tipa, aktivna površina 0.8 mm2
Si PIN dioda n-tipa, aktivna površina 5 mm2, standardne visine
ili sa niskim kućištem
Si PIN dioda n-tipa, aktivna površina 80 mm2

Fotodiode p-tipa

Naše PIN diode p-tipa optimizovane su za detekciju bliskog infracrvenog zračenja na talasnoj dužini od 1060 nm. Fotodioda obasjana vidlјivim ili bliskim infracrvenimm zračenjem ponaša se kao strujni izvor čija je fotostruja srazmerna snazi zračenja. Inverzna polarizacija povećava paralelnu unutrašnju otpornost i smanjuje kapacitivnost diode. Smanjenje kapacitivnosti i otpora opterećenja RL smanjuje vreme odziva. Niska kapacitivnost sa relativno niskom polarizacijom postižu se korišćenjem izuzetno čistog silicijum avisoke otpornosti za baznu I-oblast diode (> 10 kWcm). Fluks pozadinskog zračenja povećava struju šuma, zbog toga se rpeporučuju filtri ili zamračivanje da bi se smanjilo ovo zračenje. Uticaj širine prelazne oblasti i uticaj preslušavanja između kvadranta minimalizovani su za naše kvadrantne PIN diode.

    FD5P
FD5P1
QDY7P 3) QDY80P 3)
tip   P P P
aktivna površina (mm2)   5 7 80
kućište   TO-5 TO-5, 8 TO-25
napon napajanja (V)   200 200 200
probojni napon (V)   250 250 250
struja mraka (nA)
tipično 20 10 100
max 100 50 1000
osetlјivost (A/W) 900 nm tipično  0.60 0.60 0.60
900 nm min.  0.50 0.50 0.50
1060 nm tipično  0.45 0.45 0.45
1060 nm min.  0.40 0.40 0.40
NEP (10-12Hz1/2) 900 nm tipično  <1.5 <1.5 5
900 nm maks 10 7 40
1060 nm tipično <2.5 <2.5 7
1060 nm maks. 15 12 60
kapacitivnost (pF) tipično 2.5 1.2 7
maks  3 1.4 10
vreme odziva (ns) 900 nm <112) <112) <201)


2) 10% - 90% amplitude
3)
po kvadrantu

Snimite pdf verzije kataloških stranica za naše diode p-tipa:

Si PIN dioda p-tipa, aktivna površina 5 mm2standardne visine ili sa niskim kućištem
kvadrantna Si PIN dioda p-tipa, aktivna površina 7 mm2
kvadrantna Si PIN dioda p-tipa, aktivna površina 80 mm2
